年々増加しているコンクリート工事。当然、コンクリートの種類や配合によって品質は変わりますが、施工技術によっても大きく差が出るのがコンクリート工事です。

RC造（鉄筋コンクリート造）の建築物では、「コンクリート打設工事」「鉄筋工事」「型枠工事」の3つが特に重要となります。今回はその中から「型枠工事」についてお話しします。

型枠支保工とは

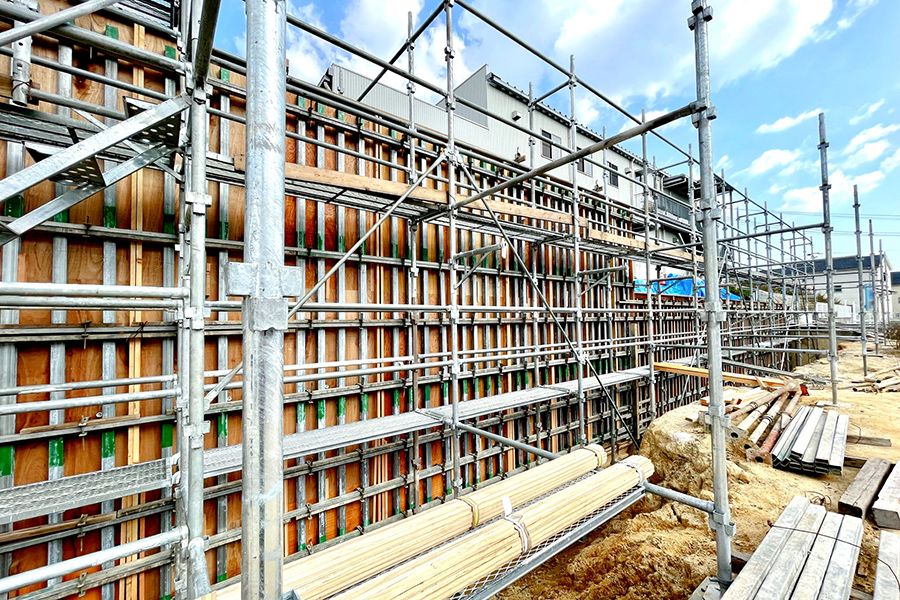

型枠とは簡単にいうと、コンクリートが固まるまで形をとどめておくための枠です。

そう、お菓子作りで好きな形をつくって固めるための型と一緒です。ただし、建物を形づくるための型枠ですので、お菓子作りの型のように横と下だけ固定されればいいわけではありません。

例えば建物の床をつくるとき、床の形に型枠を組んでそこにコンクリートを流し込むのですが、その際、型枠がコンクリートの重みに耐えられなければならないため、パイプで下からも型枠を支えて重みを受け止めます。これを「支保工（しほこう）」「パイプサポート」といいます。

聞きなれない言葉ですが、現場では“型枠支保工”といったようにセットで呼称することが一般的です。

コンクリートが流れ出ないように形をとどめておく部材が“型枠”、その型枠が壊れないように固定するのが“支保工”ということですね。

型枠と支保工の重要性を解説

型枠と支保工の違いはわかったと思いますが、続いてそれぞれの役割の重要性について説明していきます。

まずは型枠。コンクリートを固めるための仮部材であり、竣工後の建物に残るものではないため、経済性を重視しがちです。ですが、型枠がしっかりしていないと、コンクリートを打設中に型枠が倒壊してコンクリートが漏れ出たり、重みに耐えられず変形してしまったりして、型枠を外した後（「脱型」といいます）に補修工事が必要になるという事例は結構多いです。

充填したコンクリートが漏れ出た場合、コンクリートがスカスカになってしまうジャンカなどが生じて、建物の強度にも影響してきます。

支保工に関しても同じように、不備があれば梁にたわみが生じたり、倒壊による現場事故を招いたりする恐れがあります。さらに、支保工の設置場所が悪いと、コンクリートの流し込み作業がうまくできないなど施工の障害になることもあり、コンクリート工事の品質低下につながります。

窓があるRC壁では“アヒル”が活躍？

ここで、コンクリート工事の現場で聞く「アヒル」をご存じですか？

正式名称は「サッシアンカー」といい、RC建築物のコンクリート工事で活躍する金物です。検索してみると画像が出てくると思いますが、たしかにアヒルのような形をしていますね。

使い方は正式名称のとおりです。

RC造で窓がある壁をつくる場合、窓の形状に型枠を組んで窓部分にコンクリートが流れ込まないようにしますが、このときにサッシアンカー、通称アヒルを窓部分の型枠に設置して、そこにコンクリートを打設していきます。

そしてコンクリートが固まり脱型すると、窓の形に合わせて穴が開いた壁ができ、アヒルの“首”の部分だけがピョコンと壁の穴から飛び出ているような状態になります。その飛び出た部分に窓枠（サッシ）を溶接して固定するんですね。

基礎と柱を固定する「アンカーボルト」などと役割は一緒で、コンクリートに事前に金物を埋め込んでおくことで、あとからサッシを取り付けられるようにするのがアヒル（サッシアンカー）という部材の役割です。

工事現場でこわもての職人さんに「アヒル持ってこい」なんて急に言われると戸惑っちゃいますが、“アヒル”とはサッシアンカーの通称なんです。

アヒルの取り付けはコンクリートの未充填に注意！

このアヒルですが、施工に際して注意すべきポイントがあります。

そもそも、窓周りは最もコンクリートを充填しにくい部分であり、バイブレーターによる十分な締固めや型枠の叩きによるコンクリートの充填不足を防止する策が必要です。一般的には、開口部を形づくる型枠の一部に穴を開け、充填したコンクリートが穴からあふれ出てくるのを確認することが多いです。

アヒルを取り付けた部分のコンクリート強度が低いと、窓を取り付けた際に破損することもあるので、コンクリートの未充填には注意しましょう。また、アヒルの取り付け位置などがズレてしまうと、窓枠を取り付けられなかったり、窓に歪みが出ることもあります。

“アヒル”というなごみやすいネーミングですが、施工時は注意が必要であることを覚えておきましょう。

まとめ

コンクリート工事において非常に重要な役割がある「型枠支保工」ですが、施工者の技能によってコンクリートの品質は大きく変わります。

工事監理者による現場検査では、配筋だけでなく型枠や支保工もチェックしているので、現場監督や作業員の人たちも型枠支保工の重要性を理解し、きちんと施工してコンクリート工事の品質向上に努めましょう。
